一 、整车要求

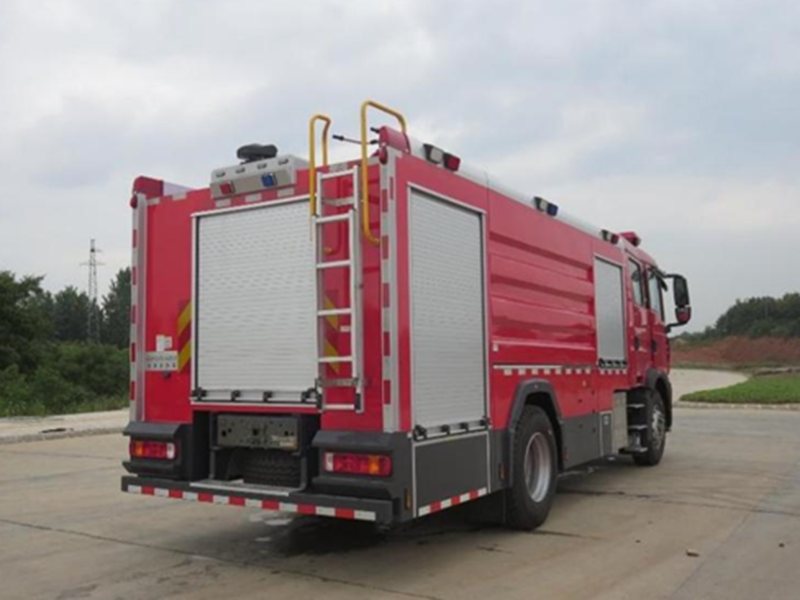

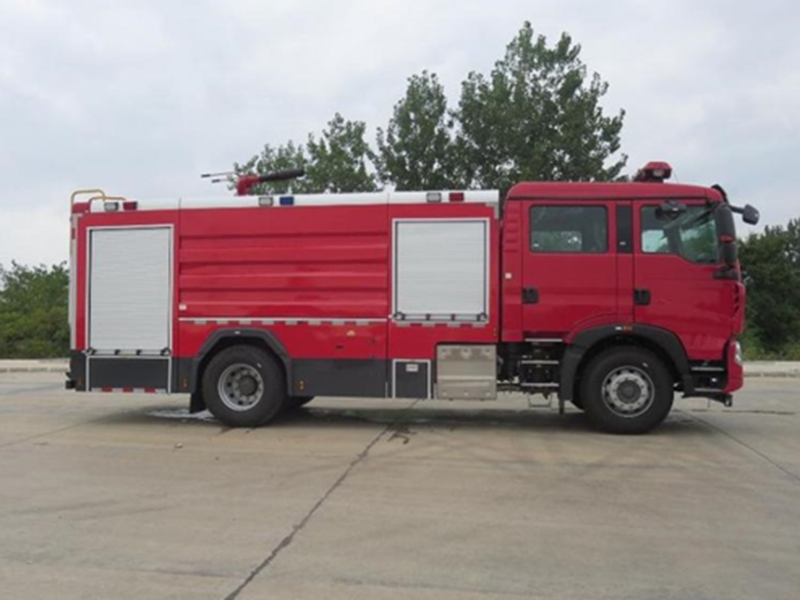

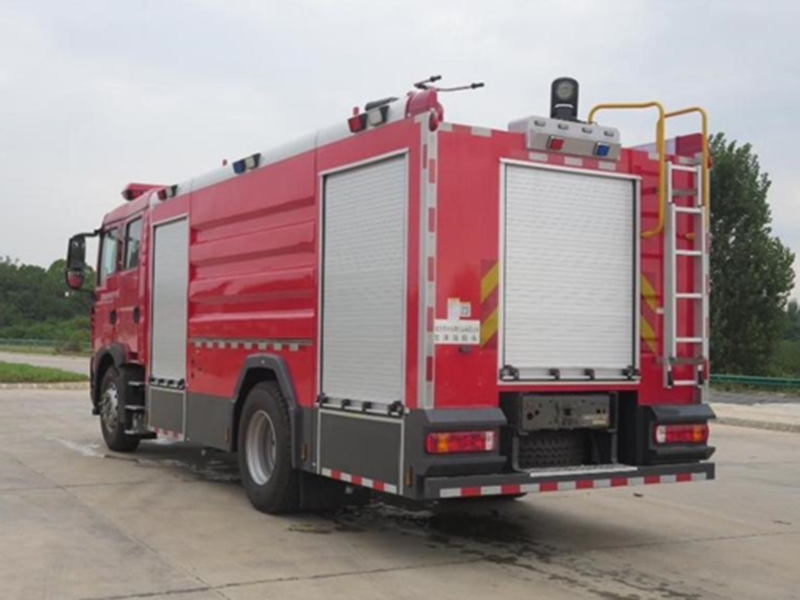

豪沃单桥水罐消防车，整车由二类汽车底盘、罐体、消防泵、管路、仪表电路系 统等部件组成，原装双排驾驶室可乘坐2+4人；该车为外露罐结构，车身前部为器材 箱构成，中部为水罐，尾部为泵房。水罐为碳钢材质，内部喷涂环氧底漆和环氧沥青

漆，载水7.95立方，装备CB10/60 常压消防泵，车顶安装PS8/50W 型消防炮。

二 、整车主要参数

外廓尺寸：8820x2510x3570mm

**总质量： 19200 kg

额定质量： 7950kg

整备质量：10800kg

载液量： 罐体容积不小于7950L

**车速： 100 km/h

消防泵额定流量： 60 L/s@1.0MPa

消防炮额定流量：50L/s@0.8MPa

消防炮射程(水): ≥70m

接近角/离去角： 19°/11°

三 、底盘主要参数

型    号： ZZ5207TXFV471GF5豪沃国VI底盘

驱动型式： 4×2

轴    距： 4700 mm

**车速：101km/h

发动机型号：MCO7H.35-60 ( 国VI)

额定功率：2 57kW

排    量： 7360 ml

总质量：20100kg

四  、 驾  乘  室

结构： 平头、四开门双排驾驶室。后排座位安装4具空气呼吸器支架。

座位设置：前排2人(含驾驶员)+后排4人

设备： 除原车设备外，加装有100W **报器、取力器**开关及****盒。

五、 容     罐

容    量： 水7950L

材   质： 水罐采用优质碳钢板，罐体内部进行腐处

理，水罐底板4mm碳钢板，水罐侧板及封板3mm 碳钢

板，水罐顶板3mm 碳钢花纹板；

结    构： 钢板焊接式，内设纵、横防荡板

设    备：◇1个人口孔，带有快速锁紧及开

启装置

◇1个液位指示器

◇1个排污口，手动阀**

◇1个溢流装置

技术要求： 符合 XF39的有关规定

六 、 消防泵

型   号： CB10/60 常压消防泵

流    量：60L/s

压    力：1.0Mpa

**吸深： 7 m

引水时间：≤50s

真空泵形式： 活塞式

安装形式： 后置式

七、管路系统

罐体管路材质为优质无缝钢管，通过法兰与各部件连接。

罐出水管路： 设 有 1 个DN150 的罐出水管路，水由罐体进入消

防泵，装有1只DN150 手动蝶阀，通过 DN150 挠性

接头连接水罐与消防泵。

外进水管路： 消防泵后部有一个外进水口，外接150吸水管，内扣

式管牙接口(KM150 扪盖密封);

出水管路：

※消防泵左右各有1个 DN80 和 1 个DN65 的常压出水口；

※1 个 DN80 的炮管路，采用DN80 挠性接头，用DN80 炮球阀**。

注水管路：  ※左右各一个DN65外注水口(内扣管牙式接口)

※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水；

放余水管路： 为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路： 为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、 取力器

型    式 ：夹心式(全功率)

操    纵：电磁阀**(电动操控)

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

九、 消防炮

型   号： PS8/50W

流   量： 50L/s

射程(水): ≥70 m

压    力：00.8MPa

回转角度： 水平360°,俯仰-30°~70°

十 、器材箱

材  质： 骨架为优质型钢；内蒙板为氧化铝合金花纹板粘结结构。

结   构： 全钢框架焊接结构，前部器材箱左右各一扇铝合金卷帘门，尾部泵房左右

及尾部各一扇铝合金卷帘门，下设防滑翻转踏板。

器材布置原则

按战斗编成和战斗展开设计器材集成；

按人体工程学原理设计各种器材托架；

按使用逻辑关系和使用频率放置器材；

◇  站在地面或踏板上2个动作内取用任何器材。

十 一 、翻转踏板

材    质： 优质 Q235 钢材；蒙皮为铝合金花纹

板(阳极氧化处理)。

结    构： 采用铰链和门止口双重锁定，安全可

靠。

十二、   电器系统

※ 驾驶室顶部配备长排豪华红红 LED **。

※整车后顶部安装50W LED 消防探照灯1个，360度自动转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯，下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有

照明灯，并符合GB4785 规定。

※ **报器功率为100W; **报器、**、爆闪灯电路为**式附加电路，**

器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上，利于操作。仪表板上装有：压力

表、液位计、电源总开关等。

十  三 、总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合 GB7956 的规定；

3、 液罐质量符合 XF39 的规定；

4、 整车外观美观大方，平整度符合 XF39 的规定；

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十四、  随车文件

十五、  基本器材配置
